Construcción cuadros de bicicleta en fibra de carbono

Hola, me llamo Luis y construyo cuadros de bicis en fibra de carbono. Me gustaría mostrar todo el proceso en el diseño y construcción de estos cuadros. En estos momentos estoy a punto de acabar un cuadro de carretera y voy a ir mostrando el proceso que he seguido (incluyendo fotos). Estaría interesado en saber si hay interés por parte de los miembros de este foro en este tema. Saludos.

estaria genial la verdad

Bienvenido al foro. A mí personalmente siempre me han interesado estos procesos. Me encantaría que lo mostraras.

Buenas estamos esperando las fotos y algun video

Hola a todos. Para comenzar la construcción del cuadro de carbono, os voy a mostrar como hago los tubos principales (diagonal, superior y el del sillín). Utilizo un mandril, que no es más que un cilindro solido de aluminio, del diámetro que se requiere en cada tubo y lo enrollo con tiras de fibra de carbono unidireccional. Utilizo carbono unidireccional por que de esta manera puedo controlar la dirección de máxima resistencia a tensión y compresión (siendo esa la dirección en donde los filamentos de la fibra de carbono han sido dispuestos). Eso resulta en diferentes capas enrolladas en el mandril con direcciones que varían de 0°, +45°, -45° y 90°. De esta forma me aseguro que el tubo va a responder bien a fuerzas de tensión, compresión y también de torsión (con las fibras a 45°). En la foto muestro como la tira de 45° se enrolla en el mandril.

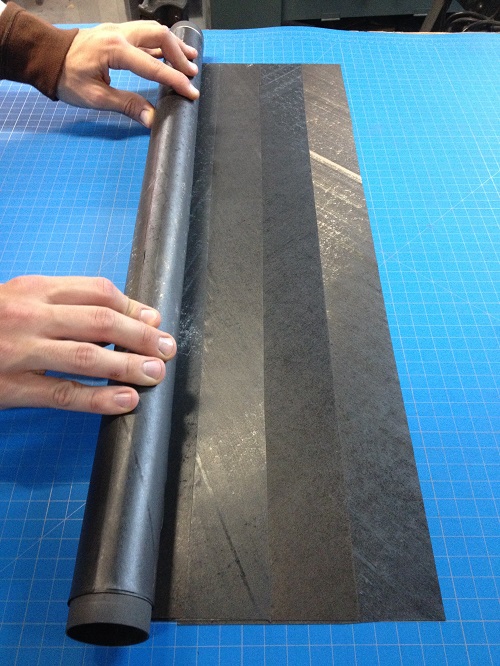

No es esta la única manera de hacer los tubos. Otros constructores enrollan las diferentes capas consecutivas tal como se ve en la foto (de Nick Crumpton),

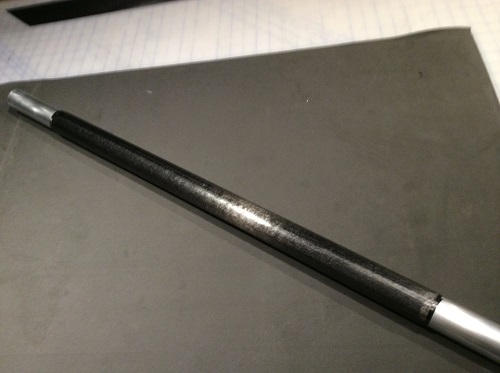

Este es el resultado final después de enrollar todas las capas,

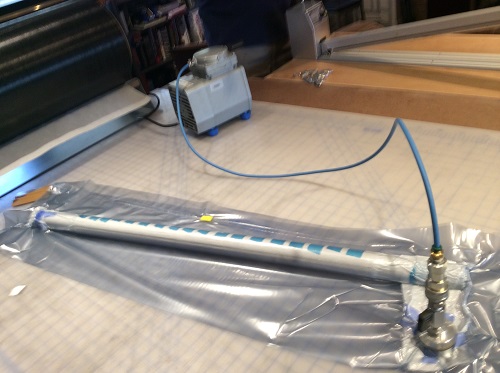

Seguidamente se prepara el tubo para envolverlo al vacío y posterior horneado. Por cierto, casi se me olvida decir que todo momento utilizo fibra de carbono pre-impregnado (prepreg) de resina epoxy ya que facilita la manipulación del material muchísimo.

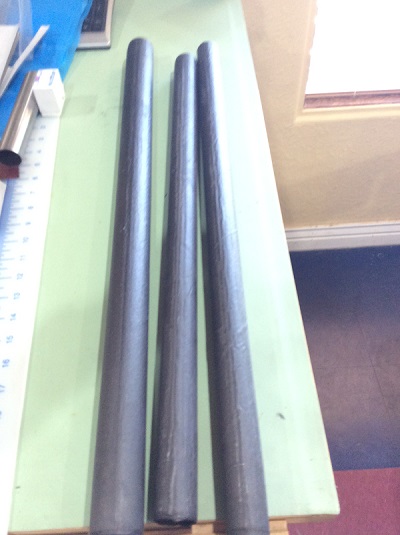

Y este el aspecto que ofrecen los tres tubos una vez horneado y sacado de la bolsa de vacío. Como se puede observar, la superficie de los tubos tiene cierta rugosidad. Eso es debido a la tela envolvente utilizada para el curado de los tubos. Esto se soluciona con relativa facilidad a base del lijado posterior pero yo estoy a favor de lijar lo menos posible pues invariablemente, al lijar, rompes fibras de carbono y, de cierta manera, se disminuye la integridad de la pieza. Ahora estoy probando con unos moldes que dejan una superficie exterior de los tubos totalmente lisa.
El ultimo paso, es la extracción del mandril de aluminio del interior de los tubos. Esto se realiza con suma facilidad si has tenido la precaución de ser generoso en la aplicación de desmoldeante en el mandril antes del enrolle. Si se te olvida este paso, entonces te puedo asegurar que nunca vas a poder despegar el mandril del carbono.

En el próximo "capitulo" os voy a mostrar como hago las vainas traseras, las punteras y el puente de freno trasero, todo a base de moldes. Hasta pronto y saludos.

Luis
